CFB锅炉吊屏防磨新技术——“虾节式”铠甲防磨技术

日期:2022-10-14 浏览:26766

随着用电量的提升,CFB 锅炉对蒸发量及功率的需求日益增大。为了让CFB锅炉增吨扩容或满足更高的换热需求,许多电厂会在 CFB 锅炉炉内加装各类吊屏(包括但不限于水冷屏、过热屏、再热屏等),这些吊屏在工作的过程中,虽然能有效增加锅炉机组的总换热量,但也存在不小的磨损隐患,其中尤以吊屏底部为甚。针对吊屏底部的磨损问题,我司研制出特有的“虾节式”铠甲防磨技术,能有效防治吊屏底部的磨损问题,极大地延长吊屏的安全使用周期。


由于吊屏的结构特点,其受到的物料流的冲刷比普通水冷壁更猛烈,底部边缘位置更甚且不可避免。因此这些受冲刷部位的磨损问题也更为严重。一旦因此发生爆管泄露问题,将对整个锅炉机组的安全运行产生巨大威胁。

为了解决吊屏的磨损问题,各电厂通常选择用耐火浇注料将易磨损区域整体覆盖。浇注料本身具有耐高温、高硬度等理化性质,在短时间内可以很好地解决吊屏的磨损问题,但是浇注料抗爆裂性能不足。在高温、高速物料流的长期冲刷下,浇注料爆裂脱落问题时常发生。一旦发生浇注料局部脱落,将在脱落部位产生新的涡流,从而加剧磨损。而各吊屏底部的物料流速更甚四面墙水冷壁区域,所以选用浇注料防磨,则浇注料脱落问题将不可避免。

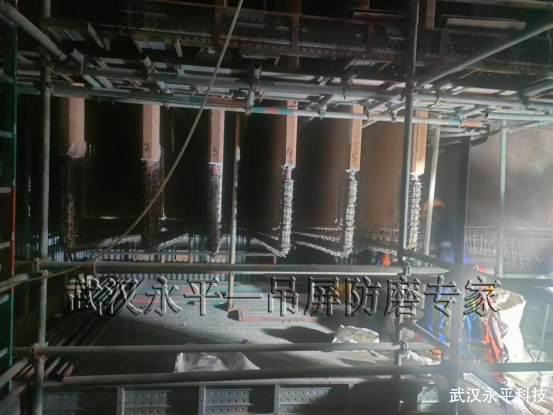

永平科技自主研发的“虾节式”铠甲防磨技术是在吊屏底部边缘区域,将铠甲防磨片(铠甲防磨片已申请专利)覆盖在吊屏底部的管道上,通过销钉固定、搭接槽连接、焊接的方式实现三重固定,同时在其底部另设抓钉焊接防磨板,最后再以浇注料填充。确保整个防磨装置稳定、可靠。


“虾节式”铠甲防磨技术呈现的防护效果为:

(1) 格栅防磨板防护

(2) 格栅防磨板与铠甲防磨片间填充的浇注料防护

(3) 铠甲防磨片防护

(4) 最外层浇注料防护

总计四层防护,确保屏式受热面底部磨损的痛点问题彻底解决。从根本上解决吊屏底部的磨损问题。采用该技术实施吊屏防磨改造后,既可以彻底解决磨损问题,又能确保锅炉机组安全、高效、长周期运行,其防护效果至少可达五年以上,因此也可以避免重复投资,减少CFB锅炉每年的防磨支出,具有较高的经济性。

永平科技——CFB锅炉各类磨损问题解决专家。
